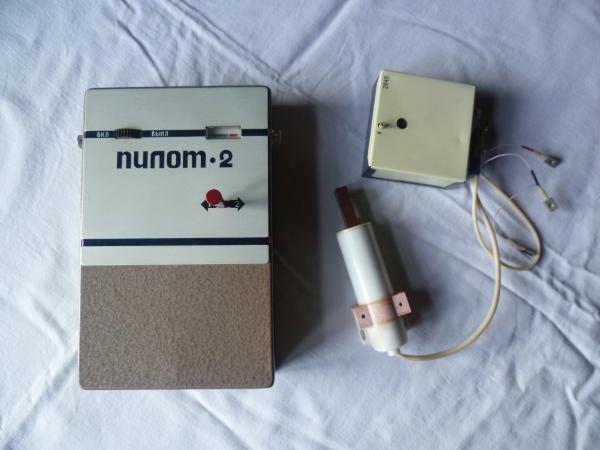

    Аппаратура для управления моделями "ПИЛОТ-2" была разработана и производилась на Опытном заводе ЦНИИКА с 1972 года.

    Исходное изображение

    Аппаратура дискретная двухкомандная. Рабочая частота в диапазоне 27 МГц определялась частотой кварцевого резонатора задающего генератора. Питание от плоских батареек 3,5 В.

    Передача команд осуществляется путем амплитудной модуляции ВЧ сигнала частотами 2300 или 3200 Гц.

    Антенна передатчика трехсекционная диной 109 мм. В центральной части антенны расположена удлиняющая катушка. Таким образом обеспечен более высокий КПД укороченной антенны по сравнению с телескопическими антеннами с согласующей катушкой внизу. Длинна антенны приемника 600 - 800 мм.

    Приемник команд сверхрегенеративный, частота приема определяется параметрами контура. Рулевые машинки (исполнительные механизмы) коммутируются реле PЭC10.

    Исходное изображение
    1 - ручка переключателя команд, 2 - выключатель питания, 3 - индикатор ВЧ напряжения, 4 - разъемы для подключения рулевых машинок, 5 - гнездо приемной антенны, 6 - подстройка частоты приемника, 7 - антенна передатчика, 8 - гнездо антенны передатчика.

    Исполнительный механизм (рулевая машинка) УРМ-1
    Исходное изображение


    Технические характеристики:
    Частота передатчика: 28.2 или 27.12 МГц
    Мощность передатчика: 300 мВт
    Чувствительность приемника: < 10 мкВ
    Вес передатчика: 700 г (без питания)
    Вес приемника: 135 г (без питания)
    Вес рулевой машинки: 85 г
    Тяговое усилие рулевой машинки: 270 г
    Дальность действия: для авиамоделей - 1200 м, для авто- и судомоделей - 500 м

    Принципиальная схема передатчика

    Исходное изображение

    Подробное описание и порядок настройки описан в статье из журнала "Моделист-конструктора" 1973 №1.
