Радиоприемный комплекс Р-390-1

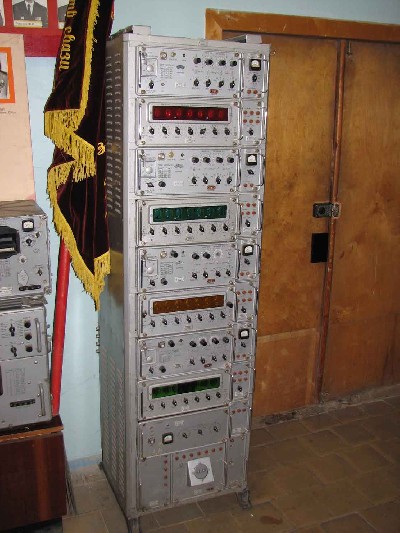

Коротковолновый радиоприемный комплекс Р-390-1 (Гамма-П) состоит из 4-х радиоприемных блоков с цифровой шкалой. Стойка входила в состав ОКР "Гамма-1" (Комплекс Р-390). Комплекс производился на предприятии п/я М-5377 с 1973 по 1991 год.

Уменьшенное изображение

Радиоприемники были построены по принципу гетеродина с двойным преобразованием и синтезатором частоты с фазовой автоподстройкой. Избирательность обеспечена шестью электромеханическими фильтрами. Система управления радиоприемной стойкой Р-390-1 была выполнена на логических микросхемах типа "Посол" (217 серия) и гибридных микросхемах типа "Терек" (218, 238 серия), линейная часть схемы - на полевых транзисторах.

Стойка оснащалась магазином диапазонных кассет, которые устанавливались в блок радиоприемников.

Внизу расположены блоки питания и генератор опорных частот. Семиразрядный индикатор на газоразрядных лампах отображал частоту до 10 Гц. Частота задавалась декадными переключателями на каждый разряд.

Технические характеристики
Диапазон принимаемых частот: 1,5 - 32 МГц
Чувствительность: 0.6 мкВ SSB, 2.5 мкВ AM
Режим работы: CW, SSB, AM
Полоса пропускания: 500 Гц, 1 кГц, 3 кГц, 6 кГц и 12 кГц
Динамический диапазон: > 65 дБ
Стабильность частоты: 0,01 ppm
Глубина АРУ не менее 80 дБ при изменении выходного напряжения не более, чем на 10 дБ
