КВ радиоприемник Р-309

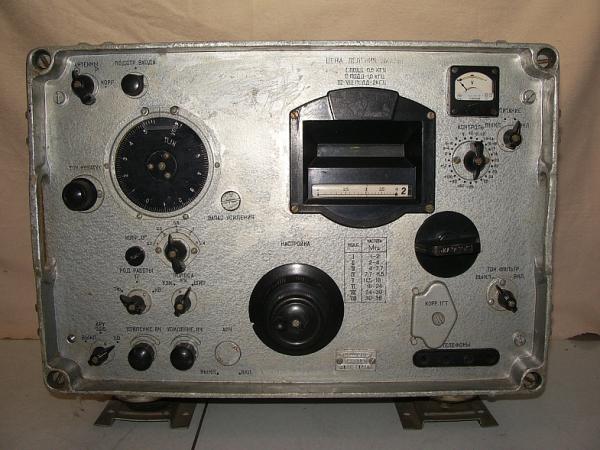

Коротковолновый радиоприемник Р-309 (Ячмень). Приемник выпускался на Харьковском радиозаводе имени 25-го съезда КПСС с 1967 по 1982 год, рассекречен был в 1976 г. Выпущено Р-309 было не более 5000 штук. Оптовая цена составляла 3440 руб., что в 2.5 раза выше стоимости Р-250М2. Оптовая цена автомобиля "Волга Газ-21Т" в то время составляла 1640 руб., а розничная 5600 руб.

Разрабатывался для радиоразведки ГРУ на замену неудачному аппарату Р-251. Главный конструктор М.И.Королев, СКБ Харьковского радиозавода. Р-309 наряду с Р-721 стал последним военно-полевым приемником завершившим эпоху ламповой профессиональной приемной техники СССР. Информация взята из книги В.И.Шапкина "Красные уши".

Исходное изображениеСупергетеродин с двойным преобразованием частоты, собран на миниатюрных лампах с гибкими выводами типа "желудь": 11 ламп 1Ж29Б, 2 - 1Ж37Б, 12 - 1Ж24Б, всего 25 радиоламп. УВЧ двухкаскадный на лампах 1Ж29Б. Каскады выполнены по трансформаторной схеме. Есть два первых гетеродина: гетеродин 1-4 поддиапазонов и гетеродин 5-8 поддиапазонов (1Ж29Б). Все гетеродины не переключаемые. Умножитель частоты собран на 2 лампах 1Ж29Б. Первый смеситель 1Ж37Б.

Приёмник имеет 8 поддиапазонов и на каждом своя промежуточная частота: 305, 610, 1220, 2040, 8585, 2585, 3515, 9515 кГц. Усилитель первой ПЧ двухкаскадный, каскад смесителя и каскада усилителя на лампе 1Ж29Б. Второй преобразователь преобразовывает первую ПЧ, во вторую, 465 кГц. Второй гетеродин кварцован (1Ж24Б). Частоты 770, 1075, 1685 и 1975 кГц. На 5 и 8 поддиапазоне - 90-50 кГц, на 6 и 7 поддиапазоне 30-50 кГц. Усилитель 2-й ПЧ состоит из 5-ти каскадов усиления.

Имеет два канала для узкой и широкой полосы пропускания. Первый и второй каскады узкой полосы выполнены по схеме кварцевых фильтров, позволяющие менять полосу от 200 Гц до 4 кГц. (1Ж24Б). 4-й каскад УПЧ собран на лампе 1Ж29Б. Детектор на 1Ж24Б. УНЧ двухкаскадный, на лампе 1Ж24Б, собран по реостатной схеме и оконечный каскад на 1Ж29Б. 3-й гетеродин плавный, на лампе 1Ж29Б. 3-й преобразователь для приёма телеграфа по методу биений, собран на лампе 1Ж37Б. Кварцевый калибратор (1МГц) на лампе 1Ж29Б.

Имеется электродвигатель для АПЧ. Радиоприёмник Р- 309 работает с панорамным анализатором Р-319. Оптическая шкала проградуирована с шагом в 1 кГц, легко читаемая, но на верхних диапазонах благодаря умножению частоты слишком сжатая. Из-за применяемых ламп и режимов их работы приёмник заметно шумит. Переключатель диапазонов: механический, барабанного типа.

Технические характеристики

Диапазон принимаемых частот: 1 - 36 МГц.
Чувствительность: в телефонном режиме <3 мкВ, в телеграфном <0,6 мкВ.
Ослабление по зеркальному каналу: >70 дБ
Ослабление по сигналам ПЧ: 80 дБ
Габариты приёмника: 480х290х440 мм.
Вес приёмника - 33 кг, блока питания - 14 кг.
Питание от электрической сети переменного тока 127 или 220 вольт, через внешний блок питания или от аккумулятора напряжением 12 вольт.
