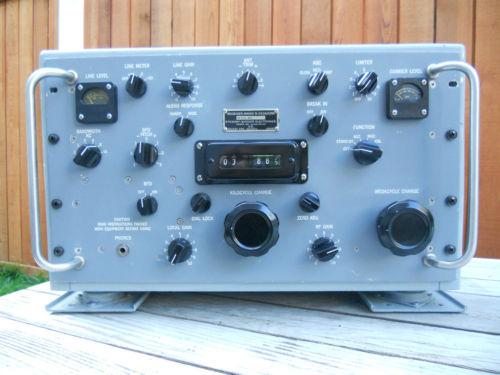

КВ радиоприемник Collins R-390A

Исходное изображениеКоротковолновый связной радиоприемник R-390A разработан компанией Collins Radio в 1954 году взамен радиоприемника R-390. От предшественника остался корпус. Всего выпущено около 55 тысяч приемников. В 1968 году его цена была $1700.

R-390A производился до 1984 года несколькими компаниями (Motorola, Stewart-Warner, Capehart, Amelco, Teledyne, EAC, Fowler Ind., Dittmore-Freimuth и Helena Rubenstein) и широко использовался во всех родах войск США и спецрадиосвязи. Конструкция и характеристики его считались настолько удачными, что этот приемник оставался секретным до 60-х годов. Радиоприемник устойчив к электромагнитному импульсу (при ядерном взрыве).

Приемник построен по принципу гетеродина с тройным преобразованием частоты. Первая ПЧ разная на диапазонах, вторая ПЧ 455 кГц. В приемнике использовано 26 радиоламп (намного больше обычных). В приемнике 32 плавных диапазона по 1 МГц.

Настройка контуров производится ферритовыми сердечниками, которые приводятся в движение при помощи системы шестеренок, кулачков и тросиков, что обеспечивает идеальную селективность и чувствительность. Модульная конструкция обеспечивает высокую ремонтопригодность приемника.

Диапазон принимаемых частот от 0,5 до 32 МГц
Режимы работы: AM, MCW, CW
Полоса пропускания: 0.1, 1.0, 2.0, 4.0, 8.0 и 16.0 кГц
Чувствительность: 0.2 мкВ
Ослабление по зеркальному каналу: 85 дБ
Динамический диапазон: 80 дБ
Назначение: стационарные узлы связи военного и правительственного значения.
Потребляемая мощность: 220 Вт.
Габариты: 483x267x438 мм.
Вес: 39 кг

R-390A считается самым лучшим ламповым радиоприемником всех времен и народов.
