МВЦ Партнёр 01.01

Исходное изображение

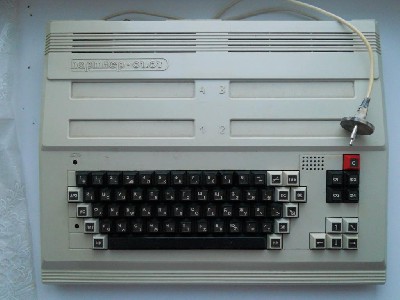

Модуль вычислительный центральный МВЦ "Партнёр 01.01" — советский 8-разрядный домашний микрокомпьютер. Является концептуальным аналогом Радио 86РК и Микроши. Серийно выпускался на производственном объединении «САМ» СКБ ВМ в г. Рязань примерно с середины 1987 года. Цена в 1988 году - 650 руб.

Компьютер выполнен на достаточно высоком уровне. Пожалуй это самый лучший отечественный домашний компьютер на базе процессора КР580ИК80А (клон Intel 8080A) и сопутствующей серии однокристальных контроллеров.

Программно совместим на уровне команд МОНИТОРа с Радио-86РК и Микрошей, которые были более массовыми и следовательно с более широким выбором программ.

При подключении дисководов на компьютере можно было использовать популярную операционную систему CP/M, что существенно расширяло выбор программ и функциональные возможности МВЦ "Партнер 01.01".

В отличие от Радио 86РК, имеющего возможность отображения набора из 128 символов, знакогенератор ПК Партнера имеет 8 наборов символов, переключаемых программно. Среди них присутствуют: стандартный набор символов Радио 86РК, основанный на КОИ-7 Н2 (смешанный русско-английский, только заглавные буквы, отсутствует твёрдый знак и буква Ё), полноценные наборы символов русского и английского языков с заглавными и строчными буквами (т. н. Основная кодировка ГОСТ), несколько наборов псевдографики.

Отличительная особенность ПК Партнер — возможность подключения дополнительных модулей. Модули — небольшие одноплатные картриджи в пластмассовом корпусе. К ПЭВМ можно подключить до восьми модулей (4 - к моноблоку и 4 - к дополнительному расширителю):
Партнер-02.01 — Модуль параллельного интерфейса (для подключения принтера)
Партнер-03.11 — Модуль программатора ПЗУ
Партнер-01.61 — Модуль цветной псевдографический (МЦПГ)
Партнер-01.51 — Модуль контроллера дисковода
Партнер-02.11 — Модуль последовательного интерфейса


Первым дополнительным модулем был контроллер принтера (параллельный интерфейс), который вначале выпускался в металлическом корпусе.

Модуль МЦПГ позволял подключать компьютер к цветным телевизорам, имеющим RGB-вход, и расширял графические и звуковые возможности компьютера. В состав модуля входили видеоконтроллер КР580ВГ75, микросхема счётчика-таймера КР580ВИ53 и ОЗУ знакогенератора на двух микросхемах КР537РУ10, общим объёмом 4 КБ. Видеоконтроллер работал параллельно с видеоконтроллером компьютера и позволял отображать поверх обычного текстового экрана цветное изображение, создаваемое из загружаемых в ОЗУ знакогенератора символов. При этом разрешение графики, выводимой МЦПГ, не совпадало с разрешением текстового экрана (символы 4х8 вместо 6х8 пикселей). Микросхема счётчика-таймера использовалась в качестве трёхканального синтезатора звука. В комплект поставки модуля входила кассета с графической программой и несколькими играми, поддерживающими возможности МЦПГ.

Программатор позволял программировать ПЗУ серии РФ (с ультрафиолетовым стиранием). Требовалось внешние питание 12 В.

Отличительная особенность от аналогичных советских компьютеров того времени - легкая, не заедающая герконовая клавиатура и встроенный импульсный блок питания.

Контроллер дисководов позволял подключить два 5-ти дюймовых дисковода. С помощью модуля контроллера дисковода и операционной системы CP/M этот бытовой компьютер становился одним из мощных в ряду 8-и разрядных.

Технические характеристики:
Процессор: КР580ВМ80А
Память: ОЗУ - 64 КБ, ПЗУ - 16 КБ (монитор и Бейсик)
Разрешение экрана: текстовый режим 25 строк по 64 символа, монохромный (с МЦПГ - 8 цветов). Графического режима нет.
Количество наборов знакогенератора: 8
Габариты: 418 × 334 × 64 мм
Масса: 3,7 кг
Потребляемая мощность: 22 Вт
