    Портативная УКВ радиостанция Raytheon RT-196/PRC-6 (AN/PRC-6) производилась с 1950 по 1955 год. Различные модификации этой радиостанции также выпускались в некоторых других странах (RT-1196/PRC-6T/A - Аргентина, RT-1196/PRC-6T - Германия, Греция и т.д.) вплоть до 1972 года. По народной идентификации входила в группу "Banana Radio".

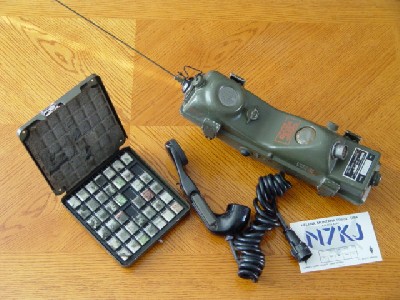

    Уменьшенное изображение

    Радиостанция собрана в литом алюминиевом корпусе на 13 миниатюрных лампах (5678, 2G21, 5672, 5676, 3B4). Рабочая частота зависит от установленного кварцевого резонатора. Можно было установить один из 43 каналов с шагом 200 кГц.

    Для увеличения дальности радиосвязи, которая со штатным штырем составляла до 1 км, прилагалась рамочная антенна AT-249/GRD. Для удобства можно было подключить внешнюю телефонную трубку H-33/PT.

    Диапазон рабочих частот: 47 - 55.4 МГц
    Режим работы: FM
    Чувствительность приемника: 1 мкВ
    Полоса пропускания: 70 кГц
    Мощность передатчика: 0.25 Вт
    Длина антенны: 51 см
    Питание: батарея BA-270 на 1,5 В, 4.5 В, 45 В и 90 В
    Габариты: 108 x 375 x 121 мм
    Вес: 2.2 кг

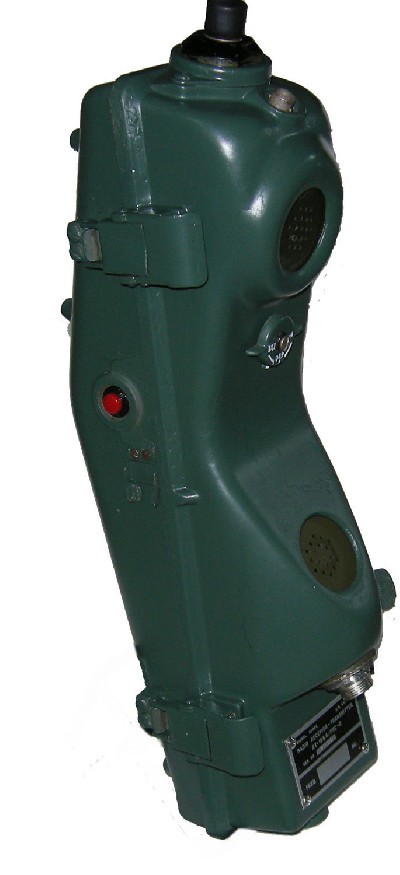

    Уменьшенное изображение
